SAE 100 R13 標準

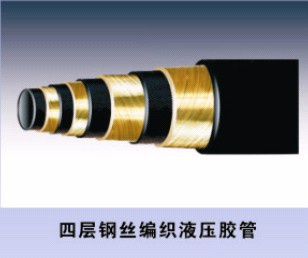

SAE-R13 鋼絲纏繞液壓膠管
產品結構及性能：
內膠層：高抗脈沖性能的黑色耐油合成橡膠。
增強層：由四層或六層高強度，高抗拉的軟管專用鋼絲構成的纏繞式增強層（4S 6S）
外膠層：黑色耐油、耐腐蝕、耐磨的合成橡膠，外觀為布紋面。
溫度范圍:-40 ℃至 +121 ℃
此標準中的11/4 11/2和2英寸的骨架為6層鋼絲纏繞。
此類膠管在高壓狀態下具有良好的耐熱油抗脈沖性能，適用于工程機械及連續作業的液壓設備。
| 通徑 | 膠管內徑 | 增強層外徑 | 管外徑 | 工作壓力 | 爆破壓力 | 至小彎曲半徑 | 重量 | 成品長度 | |||
| inch | mm | mm | mm | MPa | psi | MPa | psi | mm | kg/m | metres | |
| 19 | 3/4 | 19.0 | 28.4 | 32.1 | 34.5 | 5000 | 138.0 | 20000 | 240 | 1.68 | 20至40 |
| 25 | 1 | 25.4 | 35.2 | 38.7 | 34.5 | 5000 | 138.0 | 20000 | 300 | 2.24 | 20至40 |
| 32 | 1 1/4 | 31.8 | 41.9 | 50.2 | 34.5 | 5000 | 138.0 | 20000 | 420 | 3.90 | 20至40 |
| 38 | 1 1/2 | 38.1 | 48.8 | 57.7 | 34.5 | 5000 | 138.0 | 20000 | 500 | 5.07 | 20至40 |
| 51 | 2 | 50.8 | 63.2 | 71.5 | 34.5 | 5000 | 138.0 | 20000 | 630 | 7.91 | 20至40 |
