SAE 100 R12 標準

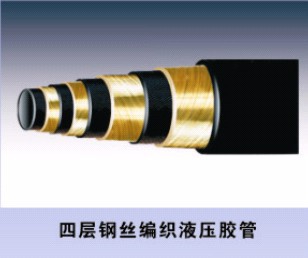

SAE-R12 鋼絲纏繞液壓膠管
產品結構及性能：
內膠層：黑色耐油合成橡膠。
增強層：由四層高強度，高抗拉的軟管專用鋼絲構成的纏繞式增強層
外膠層：黑色耐油、耐腐蝕、耐磨的合成橡膠，外觀為布紋面。
溫度范圍:-30℃至 +120 ℃
此類膠管具有良好的耐熱油抗脈沖性能，適用于工程機械及連續(xù)作業(yè)的液壓設備。
| 通徑 | 膠管內徑 | 增強層外徑 | 管外徑 | 工作壓力 | 爆破壓力 | 至小彎曲半徑 | 重量 | 成品長度 | |||
| inch | mm | mm | mm | MPa | psi | MPa | psi | mm | kg/m | metres | |
| 10 | 3/8 | 9.5 | 17.2 | 20.3 | 27.5 | 4000 | 110.3 | 16000 | 125 | 0.62 | 20至40 |
| 13 | 1/2 | 12.7 | 20.7 | 23.8 | 27.5 | 4000 | 110.3 | 16000 | 180 | 0.85 | 20至40 |
| 16 | 5/8 | 15.9 | 24.6 | 27.4 | 27.5 | 4000 | 110.3 | 16000 | 200 | 1.29 | 20至40 |
| 19 | 3/4 | 19.0 | 27.7 | 30.7 | 27.5 | 4000 | 110.3 | 16000 | 240 | 1.47 | 20至40 |
| 25 | 1 | 25.4 | 34.9 | 38.0 | 27.5 | 4000 | 110.3 | 16000 | 300 | 2.0 | 20至40 |
| 32 | 1 1/4 | 31.8 | 43.9 | 47.0 | 20.7 | 3000 | 82.7 | 12000 | 420 | 2.86 | 20至40 |
| 38 | 1 1/2 | 38.1 | 50.4 | 53.5 | 17.2 | 2500 | 68.9 | 10000 | 500 | 3.24 | 20至40 |
| 51 | 2 | 50.8 | 63.7 | 66.7 | 17.2 | 2500 | 68.9 | 10000 | 630 | 4.8 | 20至40 |
